戴尔易安信PowerEdge MX7000评测

作者：Adam Armstrong

2018年8月，戴尔易安信宣布推出其新的高性能模块化基础架构——PowerEdge MX7000。7U机箱的MX7000是戴尔易安信公司M1000e模块化刀片机箱的一种改进。MX7000使用流行的M1000e，用户可以根据需要快速添加刀片，例如添加更多存储、计算或额外的网络模块。这项技术允许用户在需要时轻松扩容，比如说他们的工作负载需要存储或计算扩展的时候。戴尔易安信的客户们喜欢这种灵活性，但是一直在要求戴尔易安信提供一个平台，可以充分利用进入市场的新技术，无论是CPU，存储还是互连技术。经过几年的研究和开发，戴尔易安信发布了一款带有MX平台的新刀片服务器机箱和托架（虽然不能替代M1000e），以更好地适应不断变化的技术环境。

PowerEdge MX7000被戴尔易安信标记为“动力”基础架构，其设计没有中间板，可以更好地支持对多个下一代处理器技术、存储类型和连接选项的支持。基本上，没有中间板，计算能力直接连接到I / O模块，从而使MX7000可以直接使用发布的新技术。去掉中间板后，还可以支持分解组件，包括GPU、FPGA和新存储设备等技术。这意味着MX可以同时支持当前技术和新兴技术，使其成为一个真正可组合的解决方案。

由于这个系统是可组合的，因此很难确定它通常的外观。例如，用户可以根据自己的需要以几种不同的方式设置它。MX7000的7U主机箱支持多种组合的不同刀片。对于打算部署软件定义的数据中心的人员来说，这种动态基础结构是理想的，因为它为组织提供了高度灵活性和敏捷性。PowerEdge MX7000的可组合性也适用于正在成长的组织，以及随着规模扩大可能需要适应不同的路径的组织。

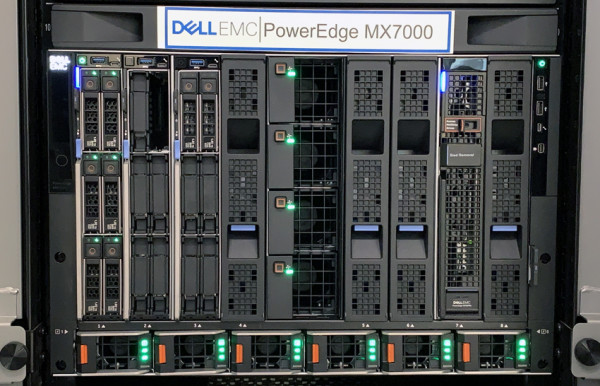

在我们的特定测试中，MX7000机箱包含了三个MX740c计算托架和一个MX5016s存储托架。我们研究了一个MX740c节点的性能，配备了两个Intel Xeon Gold 6130 CPU，每个CPU有16个内核和6个NVMe固态硬盘。

与简单列举系统规范相反，我们将研究每个规范的各种组件和关键特性。

• MX7000机箱：

• 外形规格 7U
• 管理：企业级OpenManage – 模块化版（OME模块化）
• 端口
• 2个USB 2.0 A型或KVM控制（仅限键盘和鼠标）
• 1个USB 2.0 Type Micro-AB直接管理端口
• 1个Mini Display Port连接器，用于视频
• 电源
• 高达6 x 3000 W；PSU和网格冗余支持
• 风扇
• 5个可从背面抽换和4个可从正面抽换的热插拔风扇
• 尺寸（长x宽x深）
• 816.8毫米深（32.16英寸）x 482毫米高（18.98英寸）x 307.4毫米宽（12.10英寸）
• 105磅空机箱重量 400磅最大重量

• 计算托架：

• PowerEdge MX740c计算托架
• 多达两个28核Intel Xeon可扩展处理器
• 24 个 DDR4 DIMM 插槽，支持 RDIMM/LRDIMM，速度高达2667MT/s
• 高性能存储选项包括多达 6 个 2.5英寸SAS/SATA（硬盘/固态硬盘）或 NVMe PCIe 固态硬盘驱动器，以及可选的 M.2 引导
• 可选配双 SD 卡，针对虚拟化故障提供保护
• 可在MX7000机箱中安装多达八个单宽MX740c托架
• 实现虚拟化的理想选择，为协作式工作负载和软件定义的工作负载奠定基础

• PowerEdge MX840c计算托架：

• 多达四个28核Intel Xeon可扩展处理器
• 48 个 DDR4 DIMM 插槽，支持 RDIMM/LRDIMM，速度高达2667MT/s
• 高性能存储选项包括多达 8 个 2.5英寸SAS/SATA（硬盘/固态硬盘）或 NVMe PCIe 固态硬盘驱动器，以及可选的 M.2 引导
• 可选配双 SD 卡，针对虚拟化故障提供保护
• 可在 MX7000 机箱中安装多达四个双宽 MX840c 托架
• 非常适合运行由数据库驱动的任务关键型应用程序、大型数据分析和高性能工作负载

• 存储托架：

• 12 Gbps直连SAS存储、热插拔驱动器和热维修扩展模块
• 多达16个2.5英寸SAS (硬盘/固态硬盘)，可在侧面装入并在正面拆卸的驱动器托架抽屉
• 为一个或多个PowerEdge MX计算托架精细分配驱动器
• 横向扩展到7个单宽MX5016s托架，每个MX7000机箱共有112个驱动器
• 非常适合软件定义的存储、数据库和密集的虚拟化工作负载

• IO模块：

• PowerEdge MX9116n性能更优化的25 G结构交换引擎，能够以较低的总成本提供高可扩展性
• 用于单机箱部署的PowerEdge MX5108n高性能、低延迟25 G以太网交换机
• PowerEdge MX7116n低延迟2 5G结构扩展模块能够在多机箱环境中高效地扩展结构带宽
• PowerEdge MXG610s高性能、无阻塞的32 G光纤通道交换机，适用于要求严苛的全闪存存储环境

管理

与所有PowerEdge服务器一样，它们提供了多种管理选项，并且都配备了集成的戴尔远程访问控制器9（iDRAC9）。通过iDRAC的Dashboard仪表板，您可以轻松查看系统的运行状况、系统信息、最近的日志和说明以及虚拟控制台。仪表板屏幕可实现平滑关闭并显示系统ID。屏幕顶部是主选项卡，包括系统、存储、配置、维护和iDRAC设置。

“系统”选项卡为用户提供了多个选项，展示了用户可以查看的系统方面，但在本次测评中，我们将重点放在“摘要”上，这样我们就可以快速了解系统的大部分内容。点击一个项目可以向用户展示更多的细节。例如，对于CPU，我们能看到CPU的状态和类型、其处理器版本、当前速度、状态和核心计数。下面是处理器的功能和缓存信息列表。

向下滚动，我们还可以看到CPU的温度信息，以及它们是否达到警告值或临界阈值。

再比如，通过主“系统”选项卡还可以查看“网络设备”，它再次提供了一个摘要，并提供了进一步深入了解的机会。用户可以进一步获得端口属性、端口和分区端口等信息。

通过“系统”选项卡，还能看到其他子选项卡，如“概述”（可查看CPU和网络设备）、“详细信息”、“资源清册”、“性能”、“主机操作系统”和“WWN/MAC”。“资源清册”提供了一些有用的信息，例如固件清单，它为用户展示不同组件的固件版本，让用户知道固件是否是最新的，或帮助客户查找潜在问题。

“存储”是靠近iDRAC顶部的另一个主要选项卡。单击“存储”可查看其他几个子选项卡，包括摘要、控制器、物理磁盘、虚拟磁盘和存储模块。单击“控制器”，用户可以快速查看控制器的汇总状态、名称、说明、PCI插槽、固件版本、驱动程序版本和缓存内存大小。

“物理磁盘”中可查看每个物理驱动器的状态、名称、状态、位置、容量大小、安全状态、总线协议（接口）、媒体类型和剩余额定写入持久性。用户还可查看驱动器是否是热备盘。

机箱管理

对于PowerEdge MX的机箱管理，戴尔易安信使用了OpenManage Enterprise模块。主屏幕显示大量信息和选项。GUI顶部的主选项卡是主页，设备，配置，警报，监控和应用设置。“主页”选项卡为我们提供了一些选项，如“概述”、“硬件”、“固件”、“警报”、“硬件日志”和“设置”，每个选项都可以进一步深入。“概述”让我们快速查看机箱及其信息、最近的警报、最近的活动以及机箱子系统的运行状况。

用户还可以调出特定的托架信息，这些信息提供与上述类似的信息，包括一般信息、警报、服务器子系统以及启动远程控制台和/或iDRAC的能力。

“警报”选项卡允许用户查看过去的警报，包括其严重性、是否已被确认、发生的时间和日期、源、类别、子类别、消息ID和消息。用户还可以利用高级筛选系统搜索特定类型的警报。

PowerEdge MX用户可以使用模板以相同的方式配置多个刀片。

VDBench工作负载分析

在对性能进行基准测试时，应用程序测试是最好的，排在第二位的是合成测试。合成测试虽然不能完全代表实际的工作负载，但它确实具有可重复性因素，有助于对存储设备进行基准测试，从而可以轻松地在不同的解决方案之间进行逐项比较。这些工作负载提供了一系列不同的测试配置文件，包括“four corners”测试，常见的数据库传输大小测试，以及来自不同VDI环境的trace。所有这些测试都使用了常见的vdBench工作负载生成器和脚本引擎，可以在大型计算测试集群中自动执行并捕获结果。这使我们能够在各种存储设备上重复相同的工作负载，包括闪存阵列和单个存储设备。

配置文件：

• 4K随机读取：100%读取，16个线程，0-120% iorate
• 4K随机写入：100%写入，64线程，0-120% iorate
• 64K顺序读取：100%读取，16个线程，0-120% iorate
• 64K顺序写入：100%写入，8个线程，0-120% iorate
• 合成数据库：SQL

在随机4K读取方面，戴尔易安信 PowerEdge以373951 IOPS的速度启动，延迟为91.8μs。它以3420310 IOPS达到峰值，延迟仅为185.5μs。

对于随机4K写入，MX从157421 IOPS启动，延迟仅为20.7μs，然后达到977199 IOPS的峰值，延迟为307.7μs。

切换到顺序工作时，在64K读取中，MX以32114 IOPS或2.01GB/s开始，延迟为149μs，然后继续提速并以321K IOPS或20.1GB/s达到峰值，延迟为563μs，随后性能略有下降。

在64K写入中，MX以更低的延迟启动，仅为43.1μs，性能为13826 IOPS或864.1MB/s。它继续提速以68K IOPS或4.3GB/s的速度达到峰值，延迟约530μs，然后再略有下降，下降值略大于64K读取时的下降情况。

接下来我们看一下SQL工作负载：SQL、SQL 90-10和SQL 80-20。对于SQL，MX以117778 IOPS开始，延迟为104μs，性能峰值为1023439 IOPS，延迟为154.9μs。

对于SQL 90-10，MX以100690 IOPS启动，延迟为106.3μs，在863625 IOPS达到峰值，延迟为179.2μs。

对于SQL 80-20，MX以80819 IOPS启动，延迟为105.9μs，在685983 IOPS达到峰值，延迟为212.3μs。

结论

戴尔易安信PowerEdge MX7000机箱是该公司模块化服务器设计的下一步。这种新方法超越了模块化，实现了戴尔易安信所说的“动力”基础架构。这种设计没有中间板，可以在任何新技术问世当天就利用该技术。使用PowerEdge MX7000，用户可以扩展计算和/或存储需求，并且可以安心使用任何后续面世的新技术。由于MX的可组合特性，我们很难描述它的外形，但它有一个机箱和几个不同的刀片，可以针对给定的工作负载或用例以不同的组合使用。

对于性能测试，我们在圣塔克拉拉的戴尔客户解决方案中心就地办公，并在现场运行了VDBench工作量分析。对于4K随机读写性能，MX740c计算托架能够达到340万IOPS读取和近100万IOPS写入。对于顺序工作，在64K测试中，MX达到20.1GB/s的读取速度和4.3GB/s的写入速度。对于SQL，我们看到超过100万IOPS，对于SQL 90-10，我们看到864K IOPS，对于SQL 80-20，我们看到686K IOPS。启动延迟低至20.7μs，最高峰值为563μs。当然，这只是一个服务器托架，根据配置的不同，总体机箱功能要强大得多。

对于需要高性能但同时又希望在新技术面世时就能及时使用的公司，戴尔易安信 PowerEdge MX700动力基础架构是一个理想的解决方案。MX平台在软件定义和HCI领域也具有巨大潜力，因为这些领域的组织看中灵活的硬件平台。正如人们所料，戴尔易安信已经发布了适用于PowerEdge MX的VMware vSAN就绪节点。在聚合基础架构方面，戴尔易安信在PowerEdge MX服务器和PowerMax Storage上具有Ready Stack设计，例如VMware IaaS。毫无疑问，对于那些希望利用最新创新技术、同时能够轻松扩展计算和存储的公司来说，PowerEdge MX是一个极好的选择。
